Überblick:
Drei-Phasen-Trockentransformatoren sind Krafttransformatoren, die keine flüssigen Isoliermedien (z. B. Öl) verwenden und eine sichere und umweltfreundliche Alternative zu ölgezogenen Transformatoren bieten. Trockenentyp-Transformatoren verwenden Luft- oder Festmaterialien (wie Epoxidharz) anstelle von Öl. Dieses Design schränkt das Risiko von Ölleckagen und Feuer erheblich ein und macht sie ideal für die Installation von Innenräumen in Gewerbe-, Wohn- und Industrieumgebungen. Trockentransformatoren haben eine hohe Zuverlässigkeit, einen geringen Wartungsanforderungen und die Anpassungsfähigkeit an verschiedene Umgebungen. Sie werden zunehmend von nachhaltigen Anwendungen bevorzugt und nehmen eine wichtige Position in modernen Stromversorgungssystemen ein.
Grundstruktur und Arbeitsprinzip:
Kernstrukturzusammensetzung

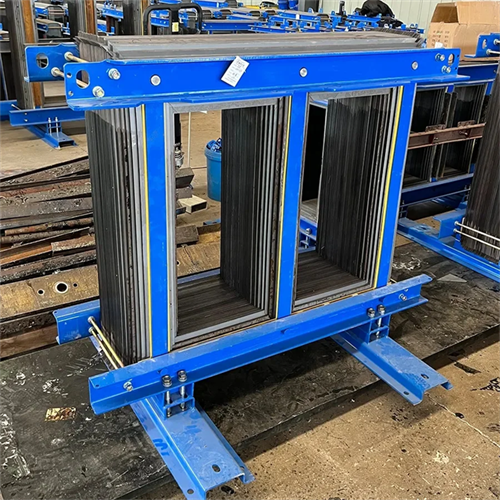

Kern: Hergestellt aus hohen magnetischen Permeabilitäts -Silizium -Stahlblättern, um Wirbelstromverluste zu minimieren und einen effizienten magnetischen Flussstransfer zu gewährleisten.
Wicklung: Hochspannungs- und niedrige Spannungswicklungen werden mit Epoxidharz oder anderen festen Isoliermaterialien eingekapselt, um die Haltbarkeit und die Resistenz gegen Umweltfaktoren zu verbessern. Aluminium oder Kupferleiter werden normalerweise verwendet.

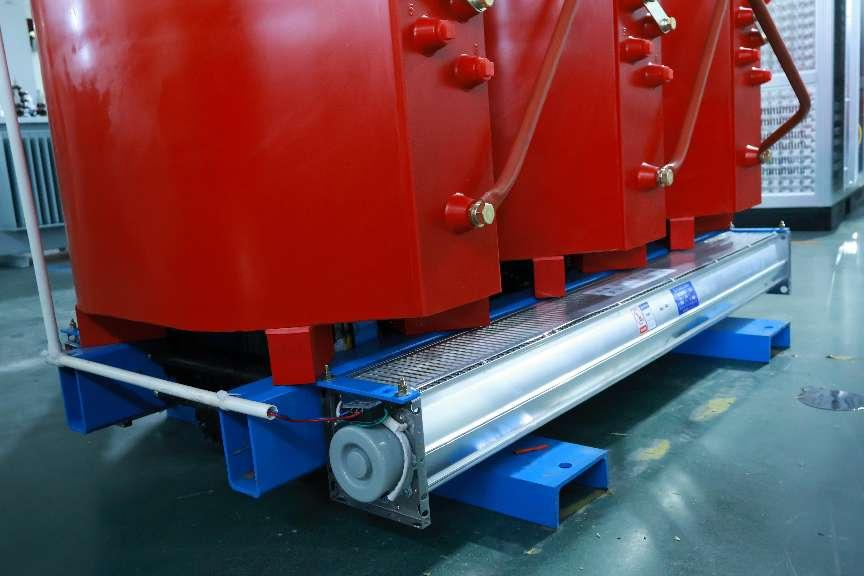

Kühlsystem: Verlassen Sie sich auf natürliche Konvektion (AN) oder Zwangsluftkühlung (AF) durch Lüfter. Zwangsluftkühlung (AF): Beschleunigt den Luftstrom durch den eingebauten Lüfter, verbessert die Effizienz der Wärmeableitung und ermöglicht einen kurzfristigen Überlastungsbetrieb. Einige Konstruktionen verwenden Wärmefestmaterialien zur Steuerung der Wärme.
Schutzhäuser: Rugged Housing aus rostfreiem Stahl oder beschichtetem Metall schützt die inneren Komponenten vor Staub, Feuchtigkeit und mechanischen Schäden.
Arbeitsprinzip:
Das Kernaufgabeprinzip von Trockentransformatoren basiert auf dem Faraday-Gesetz der elektromagnetischen Induktion. Wenn der Wechselstrom durch die primäre Wicklung (Primärspule) des Transformators führt, wird im Eisenkern ein abwechselnder magnetischer Fluss erzeugt, was wiederum eine elektromotive Kraft (Spannung) in der sekundären Wicklung (Sekundärspule) induziert. Durch Einstellen des Kurvenverhältnisses der primären Wicklung auf die sekundäre Wicklung kann die Spannung erhöht (gestärkt) oder verringert (gesenkt).
Technische Hauptmerkmale:
Feuerfeste: Ausgestattet mit hochwertigen Isolationsmaterialien zur Beseitigung von Brandgefahren ist es für gewerbliche Zentren oder Umgebungen mit hohem Verkehr sehr geeignet.
Niedrige Wartung: Es sind keine Öltests oder Leckageüberwachung erforderlich, wodurch die Betriebskosten gesenkt werden.
Umweltanpassungsfähigkeit: Widerstand gegen Feuchtigkeit, Staub und Chemikalien, geeignet für eine Vielzahl von harten Bedingungen.
Energieeffizienz: Fortgeschrittenes Design kann eine Effizienz von bis zu 98% und niedrige Verluste ohne Ladung erreichen.
Kompaktes Design: Leicht und raumsparend, ist sehr geeignet für die Installation in platzbeschränkten Umgebungen.

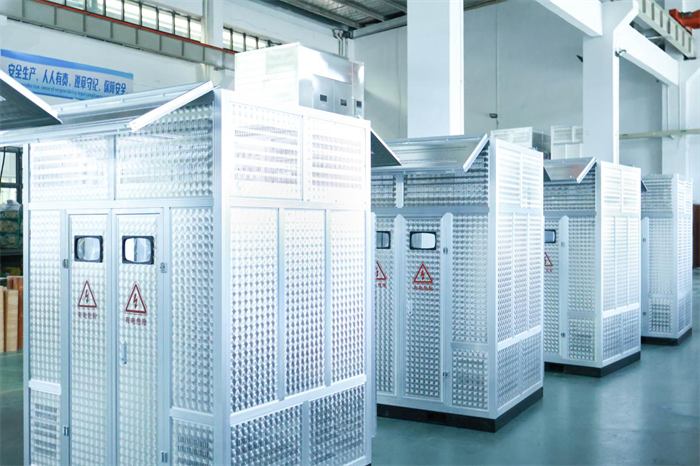

Strukturelle Formen von Trockentransformatoren:
1. Offener Typ: Es ist eine häufig verwendete Form. Sein Körper steht in direktem Kontakt mit der Atmosphäre. Es ist für Orte mit relativ hoher Luftfeuchtigkeit und Temperaturstandards geeignet. Im Allgemeinen gibt es zwei Kühlmethoden: Luftkühlung und Windkühlung.
2. geschlossener Typ: Der Körper befindet sich in einer geschlossenen Hülle und steht nicht direkt mit der Atmosphäre in Kontakt. Die Wärmeableitungsbedingungen sind schlecht. Es wird hauptsächlich im Bergbau verwendet und gehört zum explosionssicheren Typ).
3. Gusstyp: Als Hauptisolierung wird Epoxidharz oder anderes Harzguss verwendet. Es hat eine einfache Struktur und eine kleine Größe. Es ist für Transformatoren mit geringerer Kapazität geeignet.
Auswahl des trockenen Typs Transformator:
1.LOAD -Typ
Herkömmliche Belastungen (wie kommerzielle Gebäude und Fabriken): Standardverteilte Trockentransformatoren werden bevorzugt.
Spezielle Belastungen (wie Wechselrichter, Gleichrichtergeräte und neue Energienetzverbindung): Harmonische Unterdrückung oder Transformatoren für hohe Überlastungskapazität müssen angepasst werden.
Aufpralllasten (z. B. Lichtbogenöfen und Kräne): Wählen Sie Modelle mit starker Kurzschluss-Toleranz und Redundanz der Reservekapazität aus.
2. Umgebung in Stallationsumgebung
Innen-/geschlossener Raum: Die Belüftungsbedingungen müssen berücksichtigt werden, offen (AN/AF) oder geschlossenes (CST) Design.
Umgebung im Freien/hart (hohe Luftfeuchtigkeit, Salzspray, Staub): IP55-Schutzniveau, Epoxidharzguss-Wicklungen und Anti-Kondensationsheizungen werden ausgewählt.
Entflammbare und explosive Bereiche (wie Minen und chemische Pflanzen): Explosionssichere zertifizierte Modelle (z. B. Ex-d IIB T4).
Zukünftige Entwicklung von Trockentransformatoren:
Hohe Effizienz und Energieeinsparung und Anwendung neuer Materialien
1. Popularisierung amorpher Legierungskerne
Der No-Load-Verlust der amorphen trockenen Transformatoren vom Typ Trockenstyp ist 60% ~ 80% niedriger als der von herkömmlichen Siliziumstahlblättern. In Zukunft wird der Marktanteil in Zukunft erheblich zunehmen.
2. Exploration von supraleitenden Materialien
Hochtemperature supraleitende (HTS) -Wundungen können Strom mit fast Nullwiderstand übertragen. Sie befinden sich derzeit im Laborstadium, und die Kommerzialisierung erfordert das Durchbruch des Engpasses von Kühlsystemen mit niedriger Temperatur.
3. Umweltfreundlich isolierende Materialien
Bio-Basis-Epoxidharze, Silikonkautschuk und andere abbaubare Materialien ersetzen traditionelle Harze, um die CO2-Fußabdrücke zu reduzieren.
Halogenfreie Flammschutzmittel (z. B. Keramik-Silikonkautschuk) erfüllen strenge Umweltvorschriften wie EU ROHS 3.0.
Abschluss
Drei-Phasen-Trockentransformatoren sind für die Weiterentwicklung sicherer, nachhaltiger und intelligenter Netze von wesentlicher Bedeutung. Lugao Power Co., Ltd., die sich zukünftigen Chancen und Herausforderungen stellen, innoviert und verbessert seine Fertigungstechnologie weiter. Es ist bestrebt, die Stromvertriebsanforderungen von Kunden auf der ganzen Welt zu erfüllen und modernste Trockentransformatoren zu schaffen, die dem zukünftigen Smart Grid dienen. Wählen Sie Lugao, um Ihr Stromverteilungsprojekt zu schützen.
